Willkommen bei Nanoferrite GmbH
Nanoferrite GmbH versteht Ihre Anwendung und kann daher Ihre nanokristallinen Produkte verbessern, genau so wie sie es benötigen:
Besser Hochfrequenzeigenschaften? Vorhanden!
Kleiner Abmessungen? Möglich!
Besserer Preis? Klar!
4
Säulen
∞
Motivation
40+
Jahre Erfahrung
Wer wir sind
Nanoferrite GmbH ist ein junges dynamisches Unternehmen, das zusammen mit Partnern über 40 Jahre Erfahrung in der Produktion und Anwendung von nanokristallinen Werkstoffen hat. Neuste Technologie für Band-, Kern- und Komponenten-Produktion kombiniert mit deutschem Ingenieurwesen und tiefgreifendem Verständnis für die Kundenapplikationen ist die perfekte Symbiose um IHRE nanokristallinen Produkte zu entwickeln und zu optimieren.
Unsere Highlights
Wir stehen stabil auf 4 Säulen.
Entdecken Sie unsere herausragenden Produkte und Dienstleistungen für nanokristalline Produkte.
Wir setzen Standards in Innovation und Kundenservice.
Elektromagnetische Verträglichkeit
Elektromagnetische Verträglichkeit (EMV) ist unterschätzt im weiten Feld der Leistungselektronik. Die neusten Entwicklungen, gerade hinsichtlich der neuen Frequenzumrichter mit SiC und GaN Technologien, rücken das Thema immer weiter in den Fokus. Wir bei Nanoferrite unterstützen Sie gerne mit unseren EMV-Kernen und Gleichtaktdrosseln während Ihrer Entwicklungsphase um ein EMV-konformes Produkt zu gewährleisten. Dies bezieht sich nicht nur auf externe Limits zur Einhaltung der leitungsgebundenen und gestrahlten Störungen, sondern auch intern in ihrer Anwendung um ungeplante Wartungsarbeiten und Verkürzungen der Lebenszeit zu vermeiden.
Leistungs- und Stromtransformatoren
Gleich ob für Haushalts- oder Industrieanwendungen, unsere Stromtransformatoren-Kerne und Komponenten sind optimiert um eine hohe Genauigkeit, gute Linearität, kleinen Phasen- und Amplitudenfehler zu gewährleisten. Selbstverständlich auf Wunsch mit entsprechender DC-Toleranz.
Durch die richtige Legierungsauswahl und intelligenten Aufbau werden geringe Verluste, gutes thermisches Überstromverhalten und starke Stoßfestigkeit gewährleistet. Durch eine hohe Permeabilität im Kilohertzbereich können sie nicht nur ideal im Stromnetz eingesetzt werden, sondern auch für höhere Frequenzen.
Magnetische Abschirmfolie
Es ist kein Geheimnis dass nanokristalline Materialien ideal zur magnetische Abschirmungen eingesetzt werden können, aber bisher haben die Herausforderungen insbesondere der mechanischen Stabilität eine breite Anwendung verhindert.
Forschung und neuste Innovationen ermöglichen uns jetzt nanokristallines Band für magnetische Abschirmungen zu nutzen. Das spröde Band wird in einem hoch automatisierten Prozess zwischen schützenden Schichten eingepasst um die mechanische Stabilität und eine einfache Handhabung zu gewährleisten. Eine intelligente Maschinenkonstruktion ermöglicht eine Breite von 2 Metern und eine theoretisch unendliche Länge zu erzielen.
Elektromagnetische Interferenz Messung
Haben Sie Probleme mit ungeplanten Wartungsarbeiten?
Motorlagerströme könnten die Ursache sein!
Motorlagerströme sind hochfrequente Störströme deren Ursprung in Gleichtaktströmen liegt. Parasitäre Kapazitäten verhalten sich bei sehr hohen Frequenzen wir Kurzschlüsse. Dies führt zu einem Funkenüberschlag innerhalb der Motorlager was zur vorzeitigen Alterung und sogar zu physischen Schaden der Lager führt. Die zusätzlich zugeführte Wärme lässt neben dem Motorlager ebenfalls die Schmierstoffe schneller altern was zu zu einer verkürtzen Lebensdauer führt.

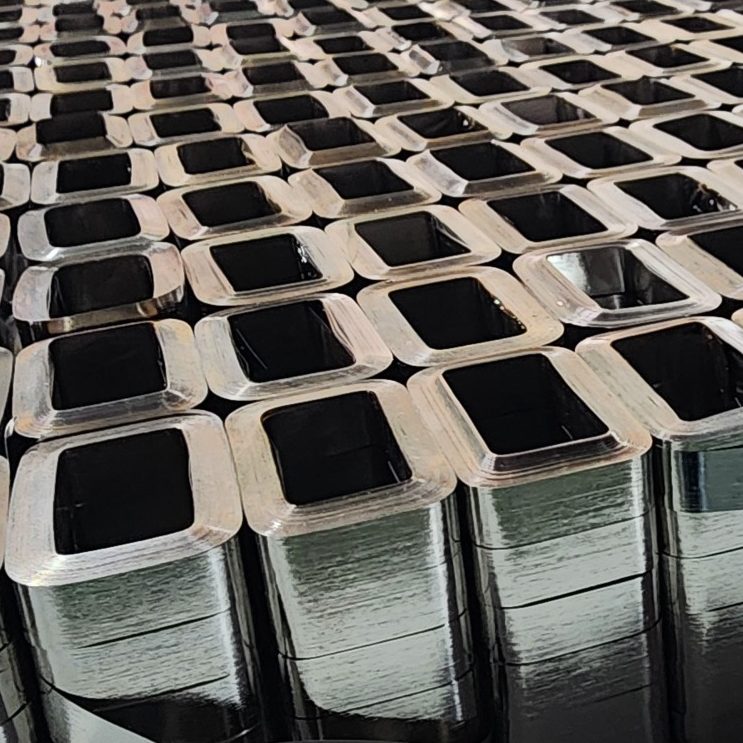

EMV Kerne
EMV Kerne werden in der Regel zur Absorbierung von gestrahlten Störungen eingesetzt und können daher ihre Motorlager vor schädlichen Gleichtaktströmen schützen.
Zur Unterdrückung von leitungsgebundenen Störungen werden die Kerne bewickelt und als Gleichtakt-Drossel ausgeführt.
Jahrzehntelange Produktionserfahrung kombiniert mit neuster Technik ermöglicht die Produktion von hoch performanten Kernen zu attraktiven Preisen. Besonders stolz sind wir auf unsere Hochfrequenzeigenschaften mit einer Permeabilität von über 45.000 bei 100 kHz als unterer Grenzwert!
Wir ersparen Ihnen sich mühsam durch eine Liste von Kernen zu wühlen um den richtigen Kern zu finden. Jeder Kern, egal ob rund oder oval, kann mit den folgenden Spezifikationen nach ihren Bedürfnissen produziert werden.
Spezifische Kernparameter:
- Permeabilität:
- µ(f=50Hz) < 250k
- 1k < µ(f=10kHz) < 120k
- µ(f=100kHz) ≤ 45k
- Dimensionen:
- Durchmesser Innenloch > 3 mm
- Durchmesser Außen < 500 mm*
- Höhe von 2 mm bis 100 mm ohne Stapelung
- Radius r > 2mm
- rund, oval oder stadionförmig
- Geschlitzt oder geschnitten Kerne
- Mechanischer Schutz:
- Gehäuse mit bis zu 180°C
- Epoxid-Beschichtung
- Imprägnierung
Gleichtaktdrosseln
Gleichtaktdrosseln werden oft in Kombination mit X- und Y-Kondensatoren zur Filterung von leitungsgebundenen Störungen verwendet. Die Grundlage hierfür bilden unsere EMV-Kerne (LINK EINFÜGEN). Gerne unterstützen wir Sie bei Ihrem Design um die gewünschten Ziele wie Hochfrequenzeigenschaften, Dimensionen oder Preis zu erreichen.
Neueste Wicklungstechnologien kombiniert mit einer optimierten Gehäusestruktur stellen die Grundlage für eine hochqualitative Drossel mit vielen Optionen.
Für kompakte Designs mit verhältnismäßig kleinen Strömen können stehende und liegende Ausführungen aufgebaut werden. Grundplatten für automatische Pick&Place-Systeme können Dank der eigenen Spritzgussmaschinen schnell und einfach auf Ihre Anforderungen angepasst werden.
Für höhere Ströme stehen unterschiedliche Techniken für die Dickdrahtbewicklung zur Verfügung um den Kern nicht zu beschädigen. Dadurch wird die Funktion und Dämpfung der Drossel gewährleistet.
Wir freuen uns über Ihre Anfrage egal ob zur Neuentwicklung oder Optimierung, auch preislich, eines bestehenden Produkts
Stromtransformatoren
Gleich ob für Haushalts- oder Industrieanwendungen, unsere Stromtransformatoren-Kerne und Komponenten sind optimiert um eine hohe Genauigkeit, gute Linearität, kleinen Phasen- und Amplitudenfehler zu gewährleisten. Selbstverständlich auf Wunsch mit entsprechender DC-Toleranz.
Durch die richtige Legierungsauswahl und intelligenten Aufbau werden geringe Verluste, gutes thermisches Überstromverhalten und starke Stoßfestigkeit gewährleistet. Durch eine hohe Permeabilität im Kilohertzbereich können sie nicht nur ideal im Stromnetz eingesetzt werden, sondern auch für höhere Frequenzen.

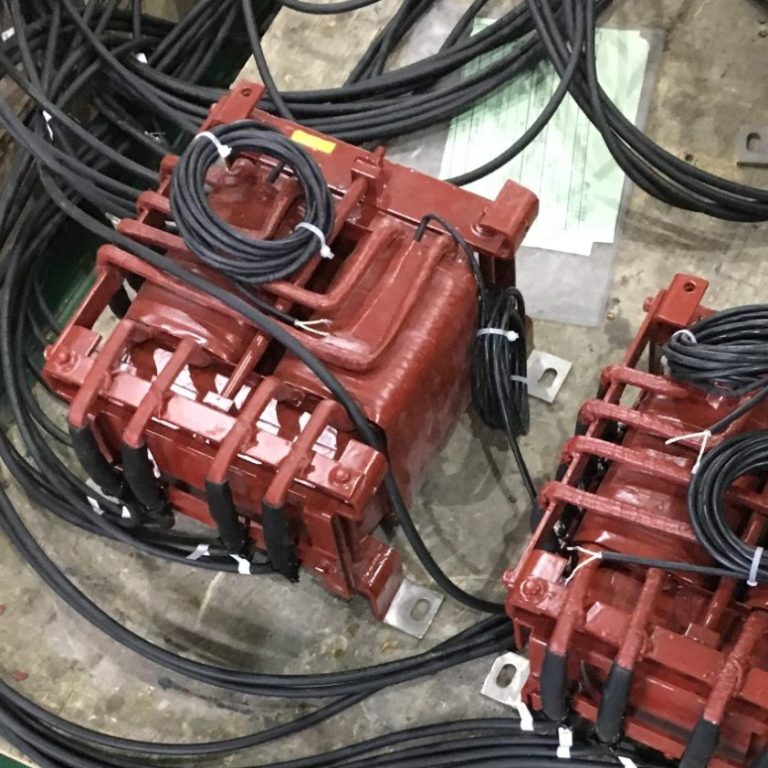

Leistungstransformatoren
Amorphe Eisenlegierungen aus Eisen, Silizium und Bor sind aus folgenden Gründen hervoragend geeignet für Leistungstransformatoren.
Durch eine hohe Sättigungsinduktion von 1,56T können große Feldstärken in kleinen Volumen realisiert und somit kompakte Abmessungen erreicht werden. Eine dünne Schichtdicke von nur 18 µm reduziert Wirbelströme und garantiert kleine Verluste. Je nach Anwendungsbreich kann die Permeabilität bis 8000 angepasst werden. Ein weiterer wichtiger Punkt ist die gute Temperaturstabilität die eine stabile Leistungsabgabe zwischen -55°C und +130°C gewährleistet.
Spezifische Parameter:
- Hohe Sättigungsinduktion
- Bs = 1,56T
- niedrige Verluste
- Pfe(f=16kHz, T=37mT) < 1W/kg
- Curie Temperatur 400°C
- mechanische Stabilität
- HV bis 960
- weiter Betriebstemperaturbereich
- -55°C - +130°C
- Permeabilität < 8000
- verschiedene Bauformen verfügbar
- C-förmig
- rund, oval, station-förmig etc

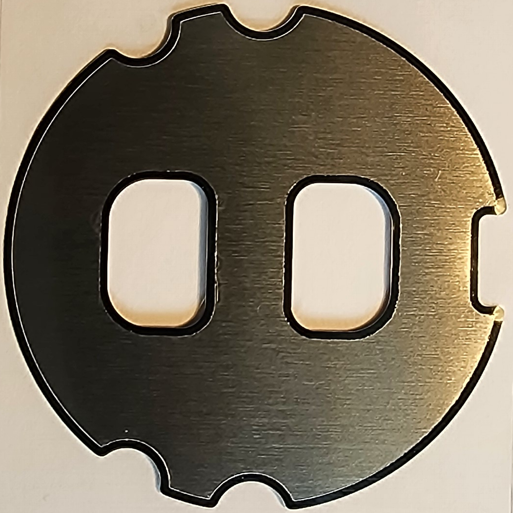

Magnetische Abschirmfolie
Es ist kein Geheimnis dass nanokristalline Materialien ideal zur magnetische Abschirmungen eingesetzt werden können, aber bisher haben die Herausforderungen insbesondere der mechanischen Stabilität eine breite Anwendung verhindert.
Forschung und neuste Innovationen ermöglichen uns jetzt nanokristallines Band mit einer Permeabilit bis zu 5.000 für magnetische Abschirmungen zu nutzen. Das spröde Band wird in einem hoch automatisierten Prozess zwischen schützenden Schichten eingepasst um die mechanische Stabilität und eine einfache Handhabung zu gewährleisten. Eine intelligente Maschinenkonstruktion ermögloicht eine Breite von 2 Metern und eine theoretisch unendliche Länge zu erzielen.
Die Form ist dabei nahezu frei wählbar, d.h. es können auch Ausschnitte in das Band eingefügt werden um beispielsweise die Anschlussstecker eines Ladekabels durchzuführen.
Wir freuen uns über Ihre Anfrage!

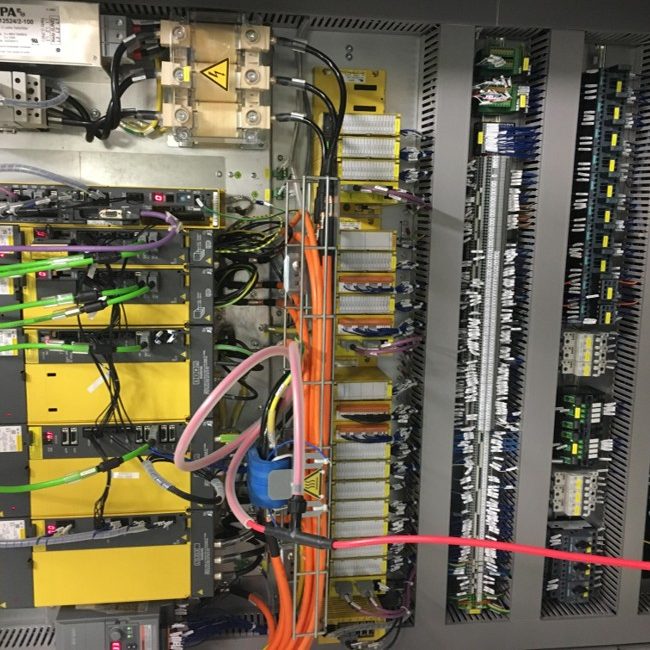

EMI Messungen
Haben Sie Probleme mit ungeplanten Wartungsarbeiten?
Motorlagerströme könnten die Ursache sein!
Motorlagerströme sind hochfrequente Störströme deren Ursprung in Gleichtaktströmen liegt. Parasitäre Kapazitäten verhalten sich bei sehr hohen Frequenzen wir Kurzschlüsse. Dies führt zu einem Funkenüberschlag innerhalb der Motorlager was zur vorzeitigen Alterung und sogar zu physischen Schaden der Lager führt. Die zusätzlich zugeführte Wärme lässt neben dem Motorlager ebenfalls die Schmierstoffe schneller altern was zu zu einer verkürtzen Lebensdauer führt.
Gerne helfen wir Ihnen mit unserer Expertise die nötigen Messungen direkt bei Ihnen vor Ort durchzuführen und geeignete Abhilfemaßnahmen vorzuschlagen.
Unsere neuste Entwicklung ist ein Messsystem das wir bei Ihnen aufbauen können ohne dass sie Ihre Motorkabel trennen müssen geschweige denn Ihre Maschine stoppen müssen. Dies ermöglicht es uns eine Langzeitmessung durchzuführen. Auf Wunsch kann dies mit in Ihr System integriert werden.
Bitte sprechen Sie uns hierzu gerne an!
Qualität in der nanokristallinen Welt
Innovatoren in der Produktion von nanokristallinen Materialien und deren Produkte
